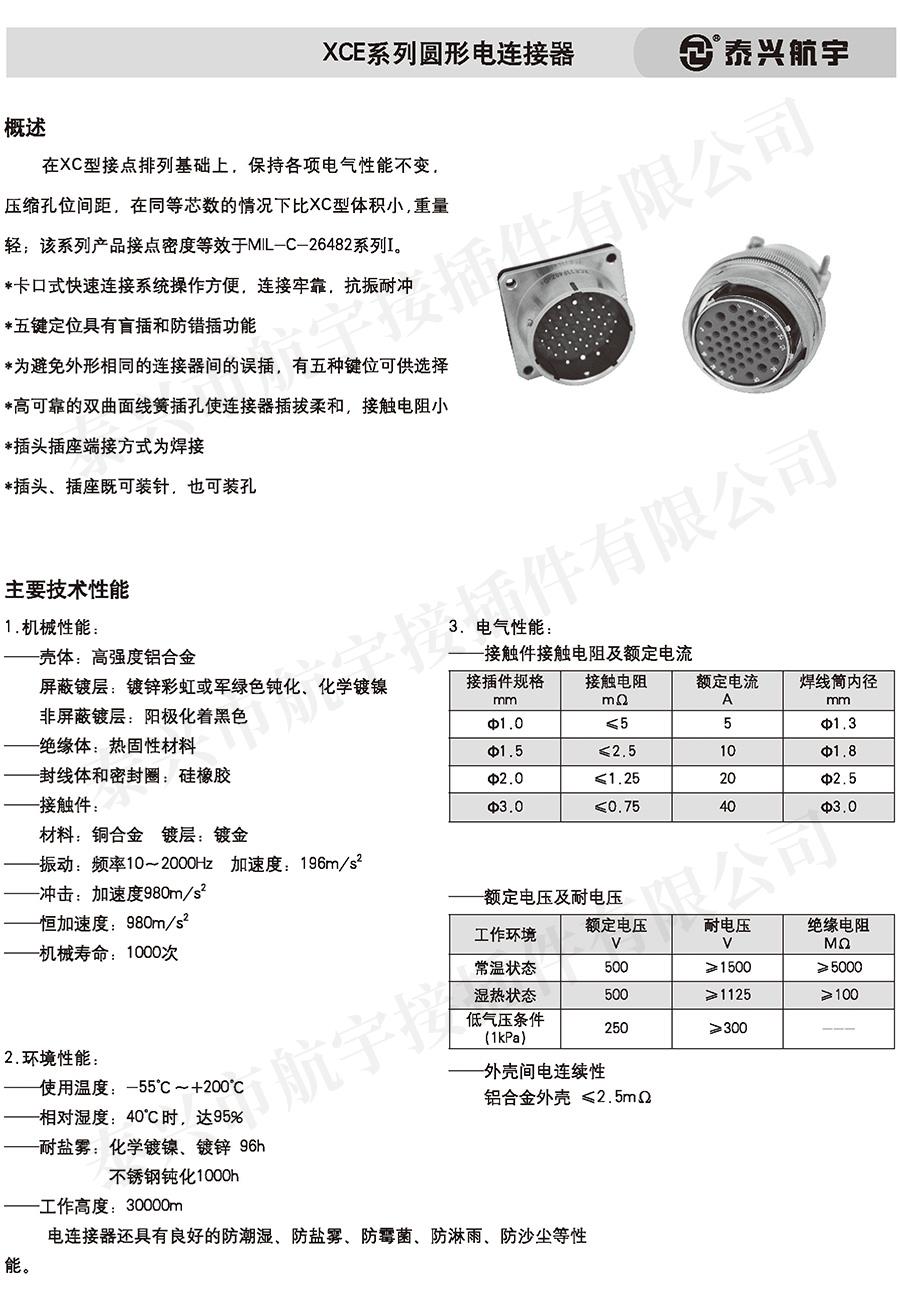

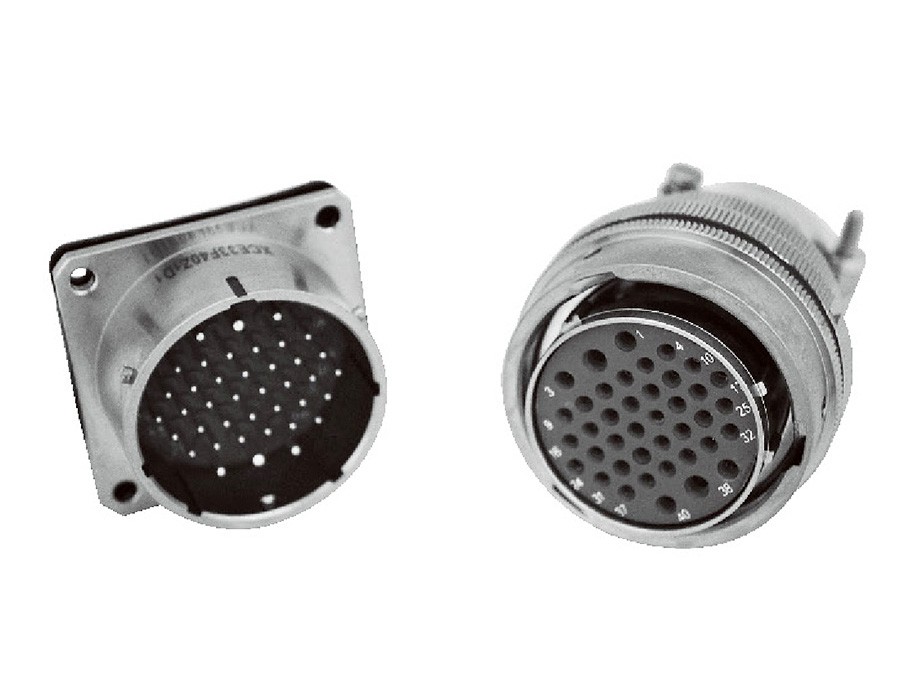

XCE系列圓形電連接器 概述

在XC型接點排列基礎上．保持各項電氣性能不變.壓縮孔位間距,在同等芯數的情況下比XC型體積小,重量輕;該系列產品接點密度等效于MIL-C-26482系列I。

*卡口式快速連接系統操作方便．連接牢靠．抗振耐沖

*五鍵定位具有盲插和防錯插功能

*為避免外形相同的連接器間的誤插，有五種鍵位可供選擇

*高可靠的雙曲面線簧插孔使連接器插拔柔和，接觸電阻小

*插頭插座端接方式為焊接

*插頭、插座既可裝針．也可裝孔

XCE系列圓形電連接器 主要技術性能

1 .機械性能:

——殼體:高強度鋁合金

       屏蔽鍍層:鍍鋅彩虹或軍綠色鈍化、化學鍍鎳

       非屏蔽鍍層:陽極化著黑色

——絕緣體:熱固性材料

——封線體和密封圈:硅橡膠

——接觸件:

        材料:銅合金﹐鍍層:鍍金

——振動:頻率10~2000Hz

——加速度:196m/s²

——沖擊:加速度980m/s²

——恒加速度:980m/s²

——機械壽命:1000次

2.環境性能:

——使用溫度:-55℃~+200'℃

——相對濕度:40℃時，達959

——耐鹽霧:化學鍍鎳、鍍鋅96h、不銹鋼鈍化100Oh

——工作高度:30000m

電連接器還具有良好的防潮濕、防鹽霧、防霉菌、防淋雨、防沙塵等性能。
