JF5系列矩形電連接器

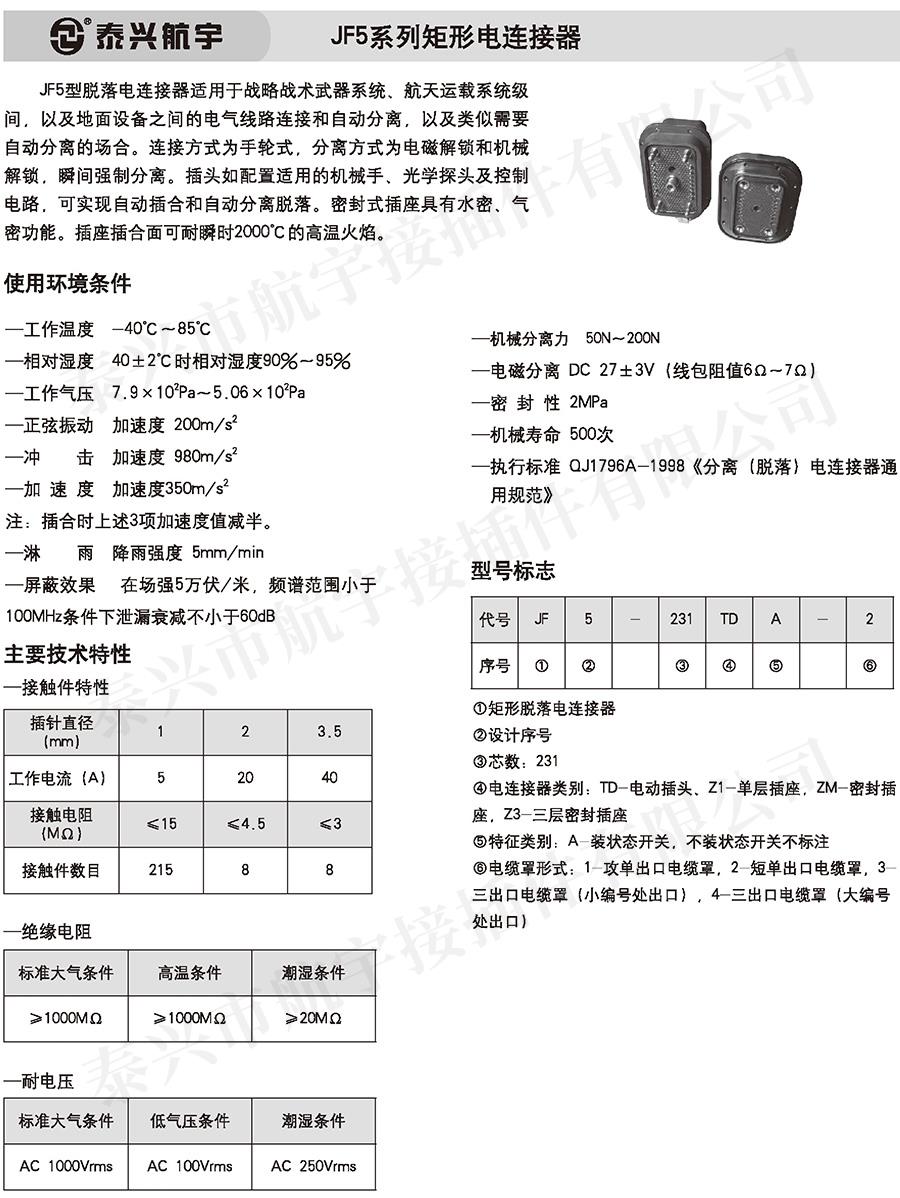

JF5型脫落電連接器適用于戰略戰術武器系統、航天運載系統級間，以及地面設備之間的電氣線路連接和自動分離，以及類似需要自動分離的場合。連接方式為手輪式，分離方式為電磁解鎖和機械解鎖．瞬間強制分離。插頭如配置適用的機械手、光學探頭及控制電路．可實現自動插合和自動分離脫落。密封式插座具有水密、氣密功能。插座插合面可耐瞬時2000℃的高溫火焰。
使用環境條件
一工作溫度 -40℃ ~85℃
一相對濕度 40±2℃時相對濕度90%~95%
一工作氣壓 7.9×10Pa~5.06×10Pa
—正弦振動 加速度200mn /s2
—沖擊︰加速度980m/s2
—加速度﹐加速度350m/s2 注:插合時上述3項加速度值減半。
—淋雨 降雨強度5mm/min
—屏蔽效果 在場強5萬伏/米，頻譜范圍小于10OMHz條件下泄漏衰減不小于60dB
—機械分離力50N~200N
—電磁分離DC 27士3V(線包阻值6Ω~7Ω)
—密封性2MPa
—機械壽命500次
—執行標準QJ1796A—1998《分離〔脫落〉電連接器通用規范》
